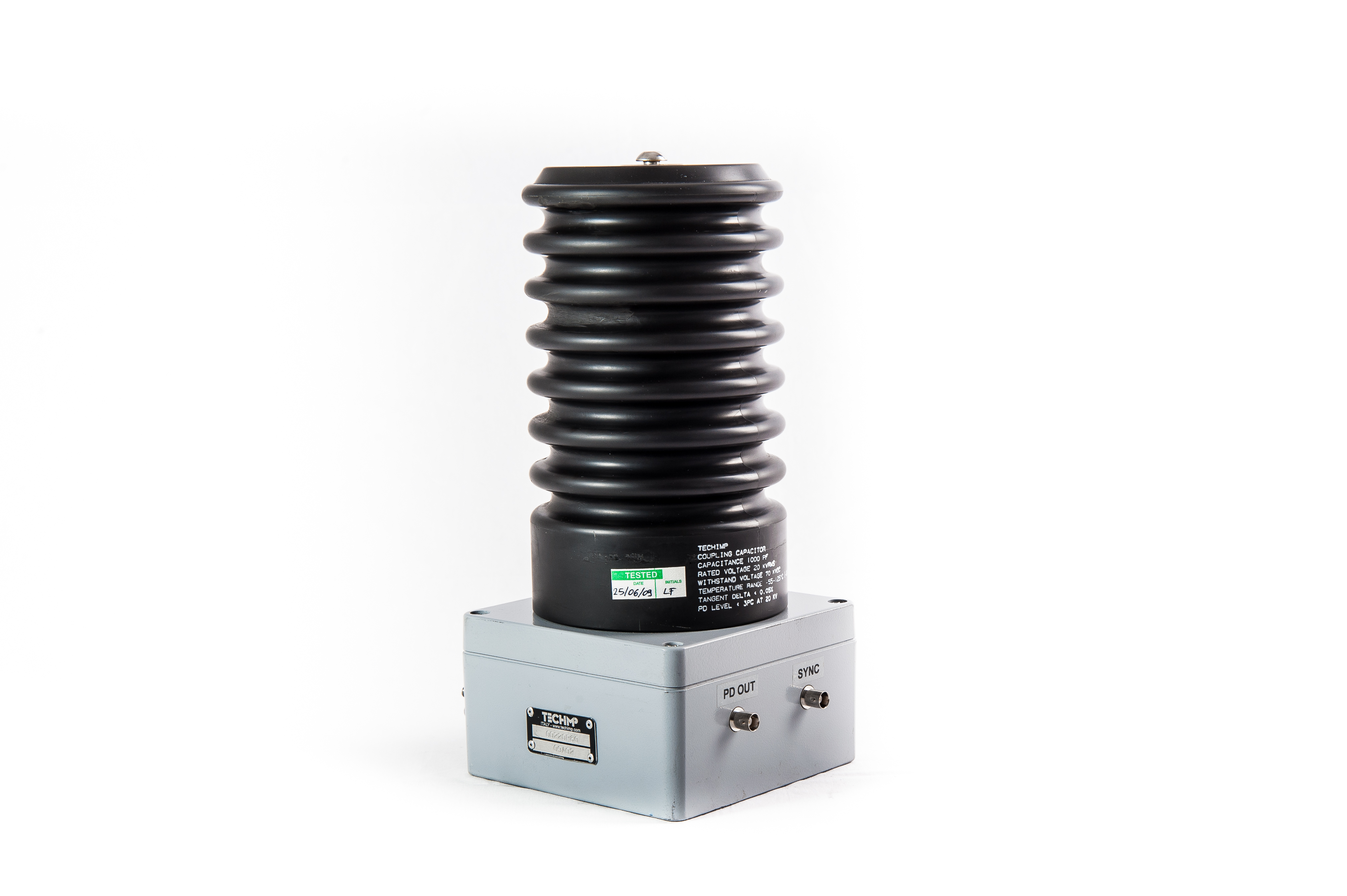

Capacitive_Divider · Un acoplamiento capacitivo ideal para las medidas de descargas parciales

Se puede seleccionar como sensor de PD para los sistemas de Techimp PDCheck, PDScope o PDBaseII. Está indicado para ensayos on/off line de máquinas rotativas, tanto para medidas puntuales como aplicaciones de monitorización. Utiliza un terminal BNC para conectar el acoplador a través de un cable coaxial.

CARACERISTICAS:

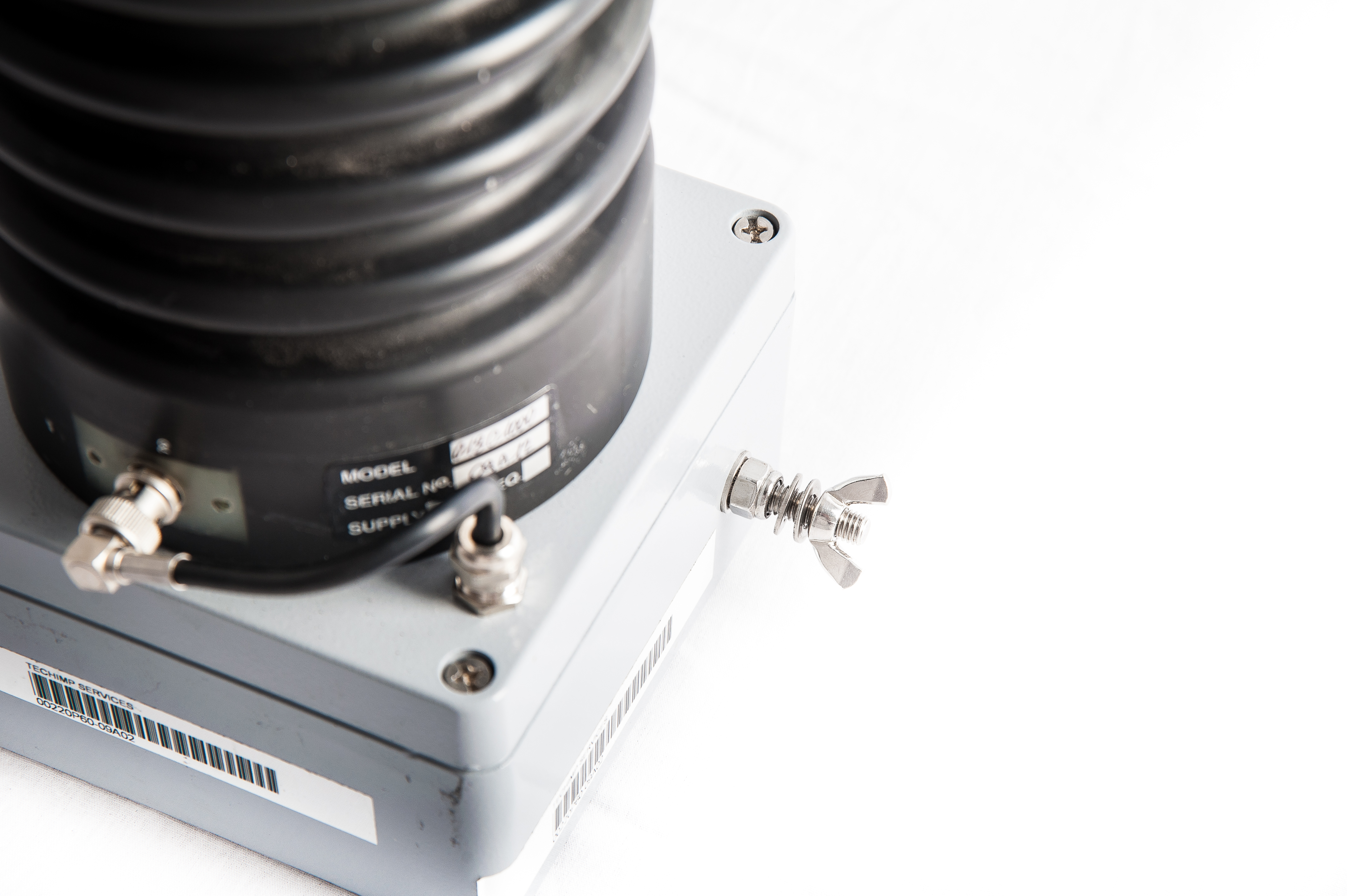

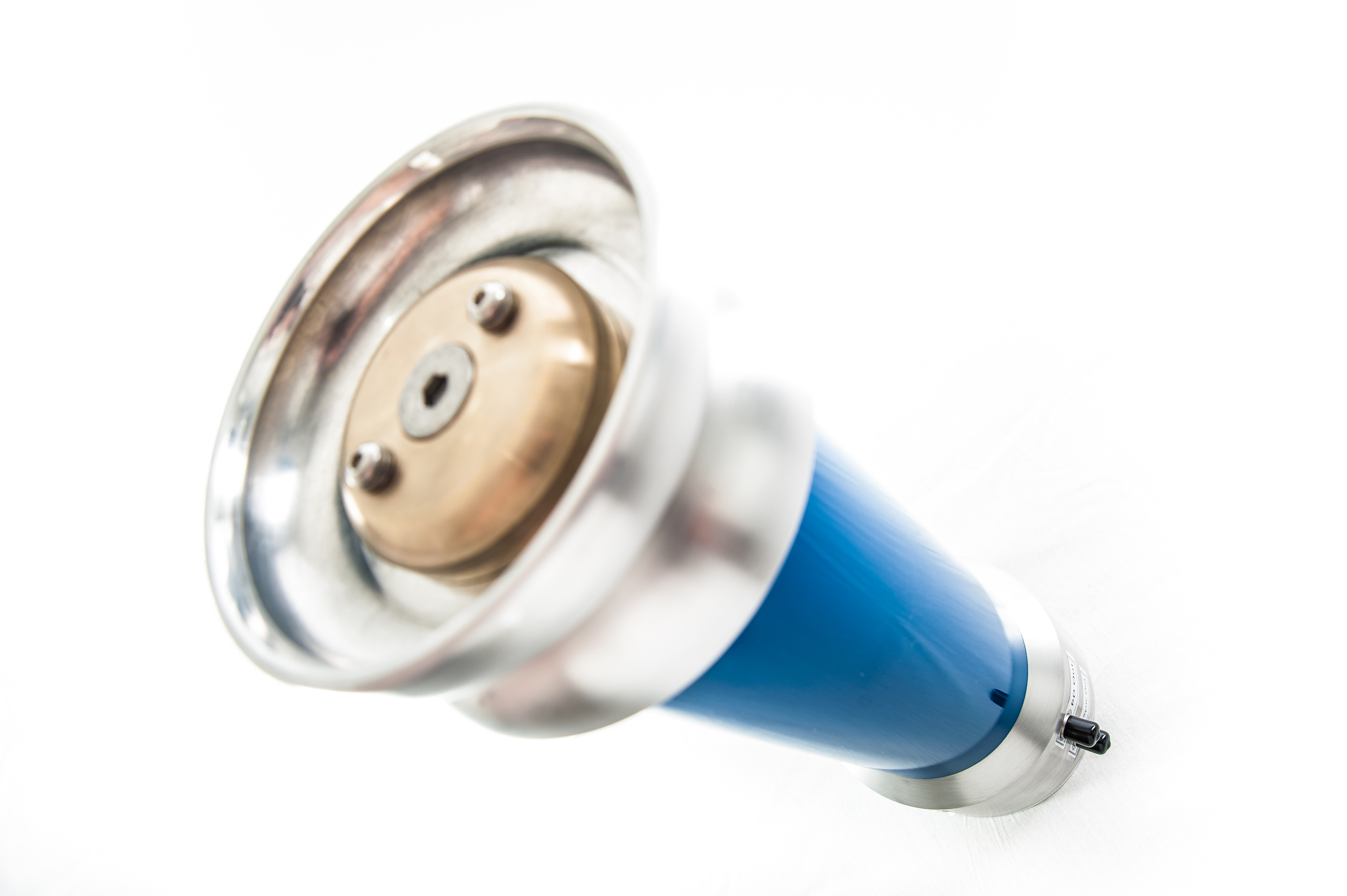

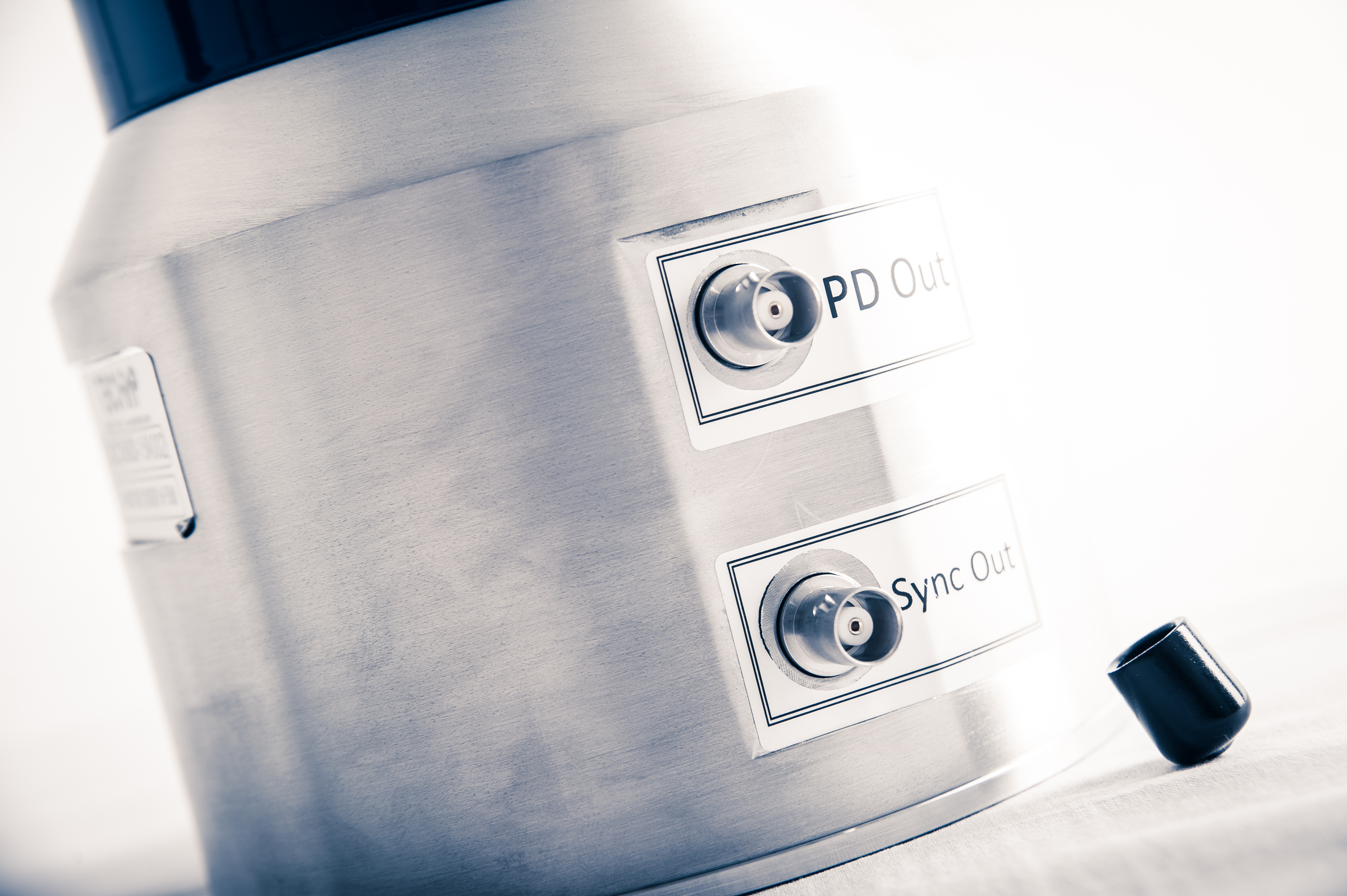

Se puede seleccionar como sensor de PD para los sistemas PDCheck, PDScope o PDBasell de Techimp. Está indicado para ensayos de PD on-line y off-line de máquinas rotativas, para medidas puntuales y monitorización. Tiene un terminal BCN para conectar el acoplador a través del cable coaxial. Se aplica la alta tensión al acoplador a través de la toma de tensión superior. El divisor capacitivo incluye, en la base, una impedancia de medida (Zm) que permite captar las señales de PD y la sincronización (la tensión de referencia). La base incluye también una autoválvula que limita la máxima tensión del transitorio de tensión. Tensiones nominales disponibles: 17.5kV – 20kV – 24 kV – 50 kV – 100 kV.

Ver web del Fabricante
