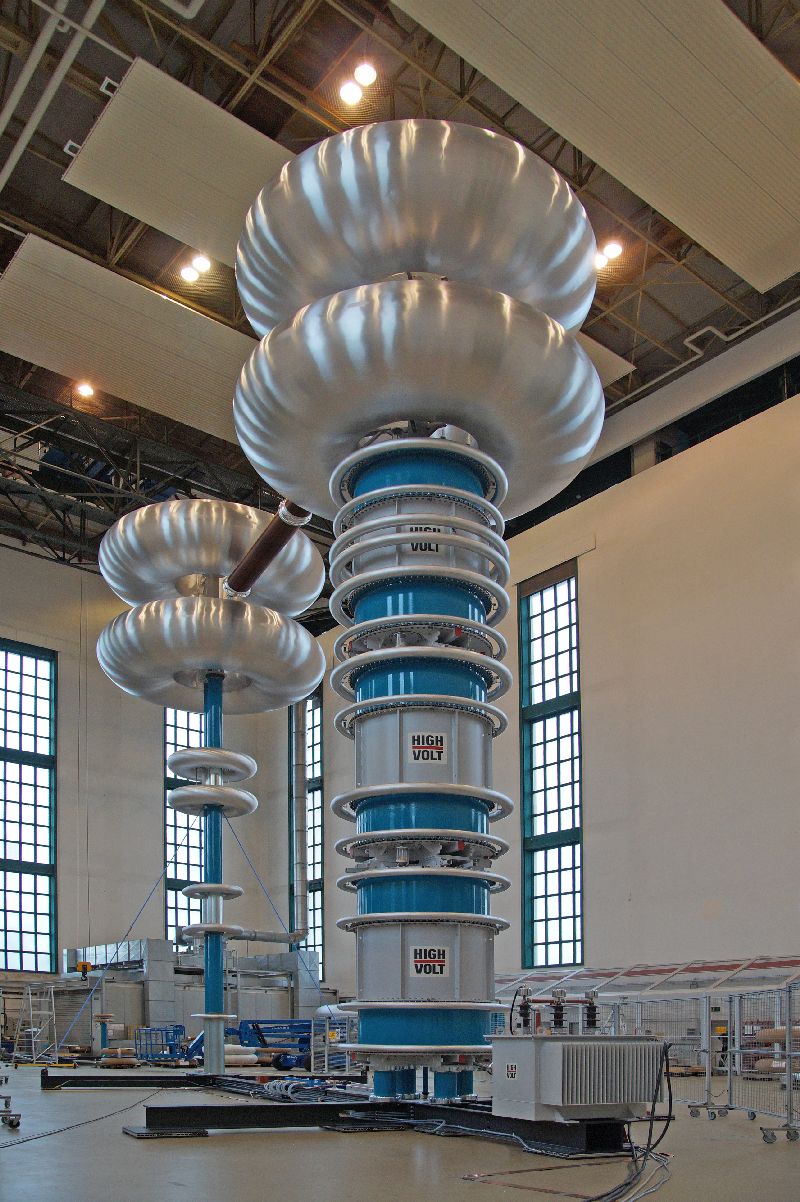

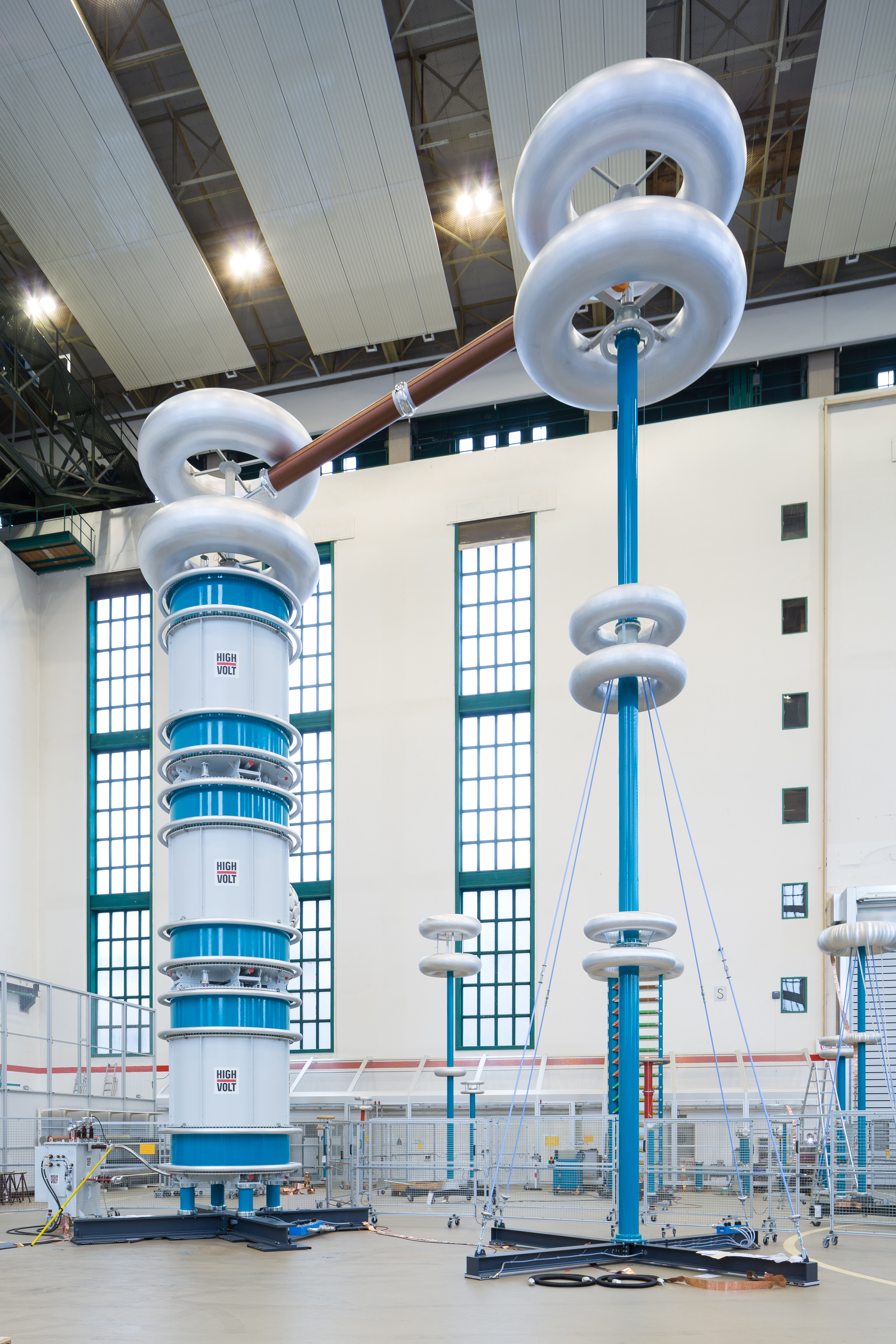

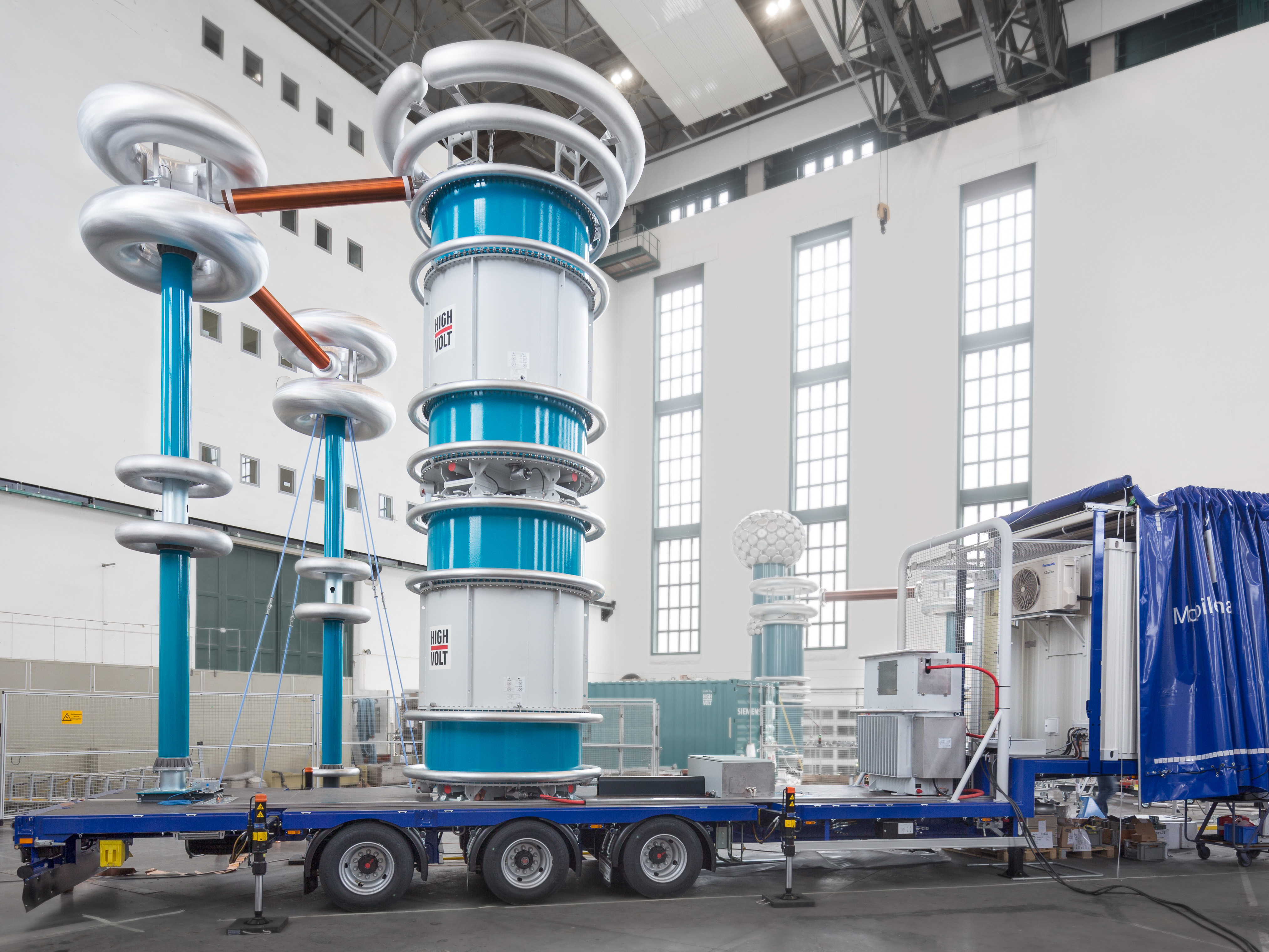

Los sistemas de ensayo resonante WRM AC con inductancia variable se utilizan para el ensayo en fábrica de cables de alta y muy alta tensión, transformadores de potencia, y cabinas de gas aislante. Utilizan la resonancia entre el objeto de ensayo capacitivo y la reactancia de AT inductiva del sistema de ensayo para generar una alta tensión permanente sinusoidal. La frecuencia de resonancia natural del circuito de ensayo se adapta a la frecuencia de red de 50/60 Hz ajustando la inductancia variable del reactor de AT. El reactor de AT y el objeto de ensayo forman un circuito resonante serie, proporcionando en una tensión de ensayo sinusoidal ideal. La reactancia de AT refrigerada por aceite está ubicada en un tanque de acero sellado y clindros aislados. El ajuste del modulo permite conectar los reactores en serie o en paralelo para ampliar el rango de tensión y/o corriente. Los módulos individuales se pueden instalar apilados o uno al lado del otro.
Aplicación:
. Para ensayos de rutina de cables de alta y muy alta tensión hasta 800 KV según la IEC 60840 e IEC 62067
. Para ensayo de inspección de cables de alta y muy alta tensión y empalmes de cable hasta 1600 kV según la IEC 60840 e IEC 62067
. Para ensayo de tensión aplicada en transformadores de potencia hasta 1600 kV según la IEC 60076
. Para ensayo de cabinas de gas aislante hasta 1600 kV según la IEC 62271-203
. Para ensayo de transformadores de tensión incluyendo el ensayo con altas frecuencias y ejecución de ensayos dinámicos hasta 1600 kV según la IEC 60044
Ventajas:
. Bajo nivel de descargas parciales < 2pC
. Tensiones de ensayo extremadamente altas gracias a la posibilidad de poner en cascada los módulos de alta tensión
. Alto grado de variabilidad de parámetros de tensión y potencia gracias a la operación simple, en serie o en paralelo de los módulos de alta potencia
. Potencia de alimentación baja gracias al uso de reactancias resonantes de alta calidad.
. Tensión de ensayo sinusoidal ideal gracias al circuito resonante en serie
. Bajo nivel de ruido gracias al diseño mecánico especial
. Bajo nivel de mantenimiento durante toda la vida de servicio del sistema de ensayo
