Para ensayos en campo de GIS
Se puede realizar el ensayo de tensión soportada en GIS utilizando el sistema de tensión de ensayo con frecuencia varibale una vez instalada. El sistema de ensayo trabaja en una frecuencia de 20 Hz a 300 Hz y cumple con los requisitos de la IEC 60517 e IEC 62271-203.
Métodos de ensayo:

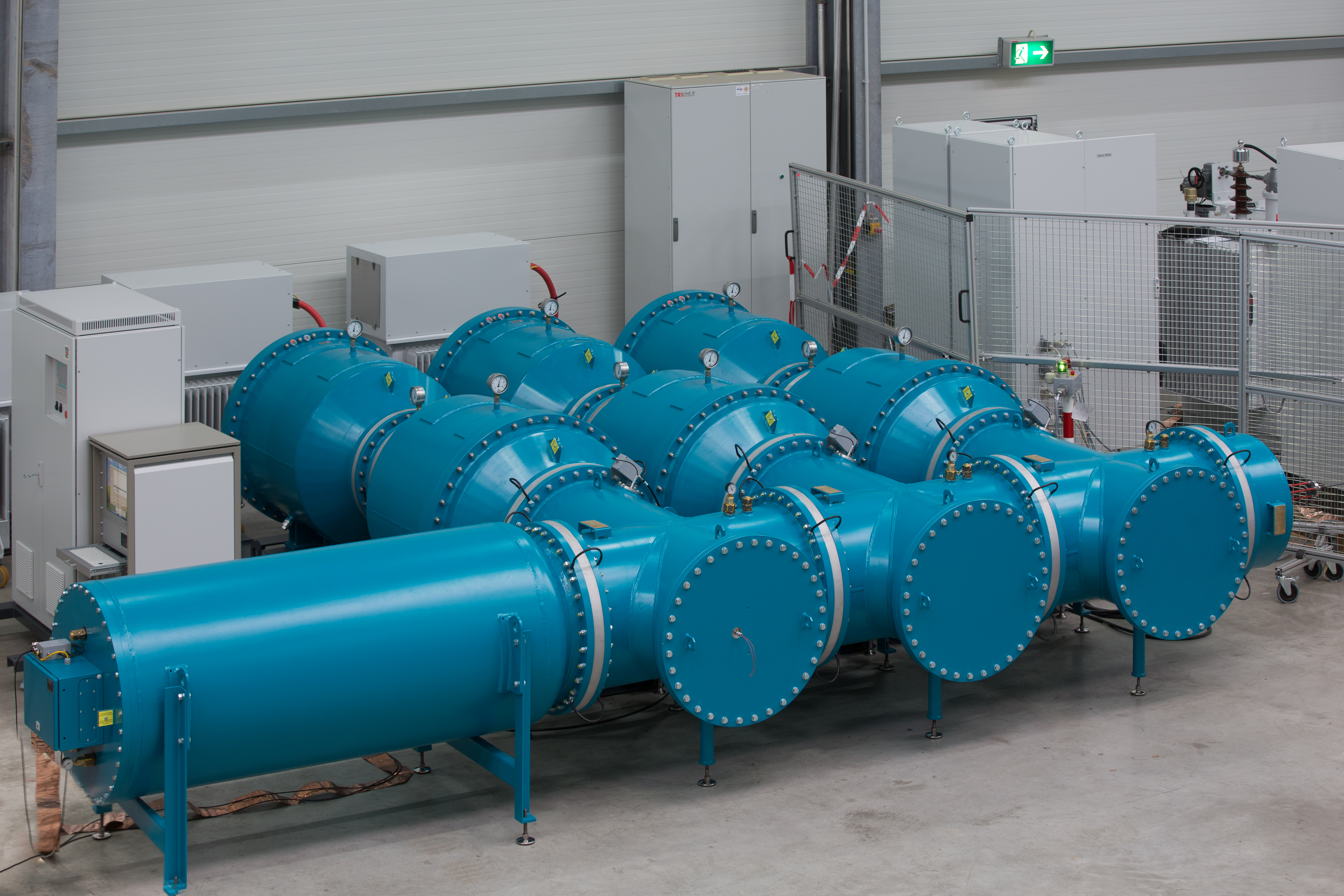

El sistema de ensayo tipo WRVG G se puede conectar con una brida con el objeto de ensayo. El reactor de alta tensión es de ailamiento de SF6 y tiene una tensión de salida alta y es de diseño compacto y ligero. El equipo de ensayo y el objeto a ensayar se convierten en un sistema cerrado con un bajo nivel de ruido de fondo de PDs cuando se interconectan directamente. Esta característica hace que este sea el modelo ideal para medidas muy sensibles de PD.

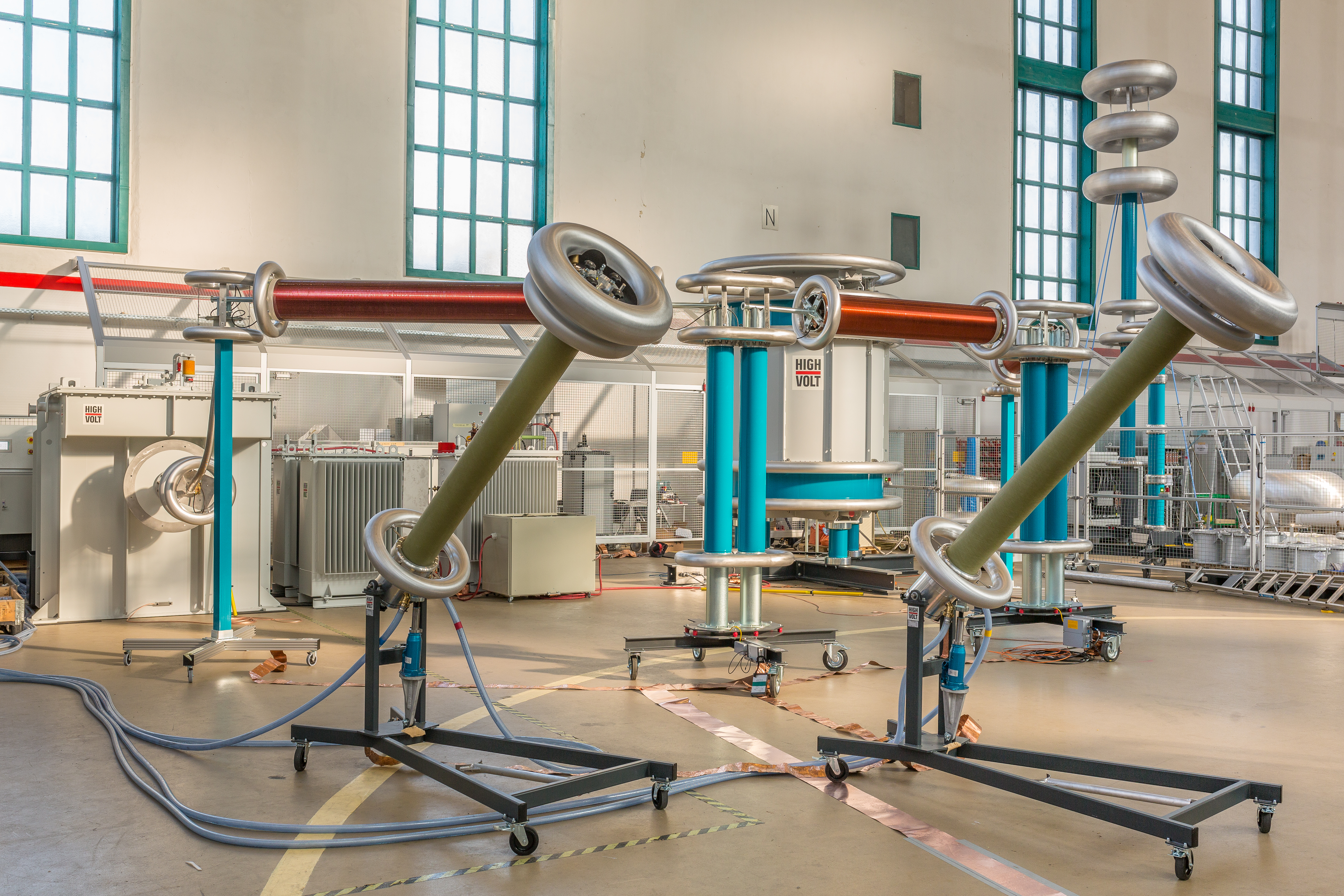

En el caso del sistema de ensayo tipo WRV M, el objeto a ensayar se conecta al sistema de ensayo mediante una barra o bushing. Hay un sistema de aislamiento del aire exterior en el reactor de alta tensión que tiene unas características modulares. Se pueden conectar varios reactores en serie o paralelo para alcanzar tensiones o potencias más altas.
El sistema de ensayo se puede transportar en un contenedor sin ocupar mucho espacio, o se puede montar en un trailer.
Aplicación:
. Ensayo en campo de GIS
. Tensión de ensayo soportada
. Medida de descargas parciales (PD)
Ventajas:
. Tensión sinusoidal pura a la salida
. Bajo nivel de ruido de fondo de PDs < 2 pC
. Rango de frecuencia según IEC desde 20 Hz a 300 Hz
. Se pueden conectar varios sistemas en serie o paralelo para incrementar la tensión y/o potencia de ensayo
. Rápido y fácil montaje del sistema de ensayo
. Libre de mantenimiento, no hay partes móviles
